Millised elektrikaabli tõmbamise tööriistad vähendavad riske ilma tööd aeglustamata?

Kiire ülevaade

• Diagnoosige, mis põhjustab suurt pinget, kahjustusi või aeglaseid tõmbeid
• Sobitage tõmbamisstiili jaoks tööriistade tüübid: kanal, kraav, kanalipank, õhuliinid, moderniseerimine
• Kasutage korduvat valiku kontrollnimekirja: kaabli spetsifikatsioonid, marsruudi geomeetria, keskkond, meeskonna piirangud
• Rakendage seadistamise ja tõmbamise töövoogu, mis vähendab ümbertegemist ja parandab ohutust

Tõelised valupunktid kaablit tõmbavate peavalude taga

Kui inimesed otsivadElektrikaablite tõmbamise tööriistad, ostavad nad harva "tööriistu" abstraktselt. Nad püüavad tööl peatada verejooksu aja ja riski. Need on valupunktid, mis ilmnevad ikka ja jälle:

• Kaabli ümbrise kahjustusteravate servade, halbade rullide või sobimatute tõmbepeade tõttu.
• Ootamatud pingehüppedkäänakutel, pikkadel radadel või ülekoormatud kanalikaldadel.
• Kinni jäänud tõmbedpõhjustatud hõõrdumisest, prahist, kokkuvarisenud torustikust või halvasti valitud määrdeainest.
• Ohutusohudnagu tagasilöögitsoonid, kontrollimatud rullid või halb side tõmbeteel.
• Planeerige survetmis sunnib meeskonnad otseteedele (ja hiljem ümber töötama).
• Hanke segadus— paljud tööriistad näevad välja sarnased, kuid käituvad koormuse all väga erinevalt.

Kuidas "hea" kaabli tõmbamises välja näeb?

Enne toodete võrdlemist joonduge tulemustega. Hästi planeeritud tõmbamisel on tavaliselt järgmised omadused:

1. Kontrollitud pinge(kurvides ega üleminekutes ei esine salapäraseid naelu).
2. Puhas marsruutimine(rullikud/plokid takistavad punktkoormust ja hõõrdumist).
3. Stabiilne sööt(rullialused ja trumli käsitsemine väldivad pöördeid ja tagasipööramist).
4. Õige tõmbamisliides(käepidemed/sokid/pöörlejad sobivad kaabli suuruse ja tüübiga).
5. Selge suhtlus(käesignaalid, raadiod ja määratletud stoppprotokoll).

Kui hoiate neid viit tulemust silmas pidades, valigeElektrikaablite tõmbamise tööriistadmuutub vähem brändist nimesid ja muud otstarbekohase tehnika kohta.

Tööriistakategooriad, mis on kõige olulisemad

Enamikku kaablitõmbeid saab oluliselt parandada, keskendudes mõnele tööriistakategooriale, mis kontrollivad hõõrdumist, pinget ja käsitsemist. Siin on, mida eelistada:

1) Tõmbejõud ja juhtimine

• Trossitõmmitsad/vintsidühtlase tõmbejõu ja ühtlase kiiruse tagamiseks.
• Capstan-stiilis tõmmitsadkui vajate trossi sujuvat juhtimist ja reguleeritavat käepidet.
• Düno/pinge jälgiminemuuta "nähtamatu" nähtavaks ja vältida ülepingesündmusi.

2) Kaabli juhtimine ja hõõrdumise vähendamine

• Kaabli rullidotsejooksude, nurkade ja kaevu sisse-/väljapääsupunktide jaoks.
• Kärud/klotsid(eriti üldkulude või kõrgendatud marsruudi puhul).
• Kanali kaitsekomponendid üleminekute hõõrdumise vähendamiseks.

3) Liidese komponentide tõmbamine

• Tõmbekäepidemed (kaabli sokid)kaablitüübile vastava suurusega ja hinnatud.
• Pöörlevadväände ülekandumise vältimiseks (sisemiste kahjustuste ja õudusunenägude käsitlemise tavaline põhjus).
• Tõmbeköis / tõmbenöörvalitud madala venivuse ja sobiva ohutusteguri jaoks.

4) Söötmine, käsitsemine ja seadistamine

• Kaablitrumli pesad / rullalusedstabiilse väljamakse ja väiksema väände saavutamiseks.

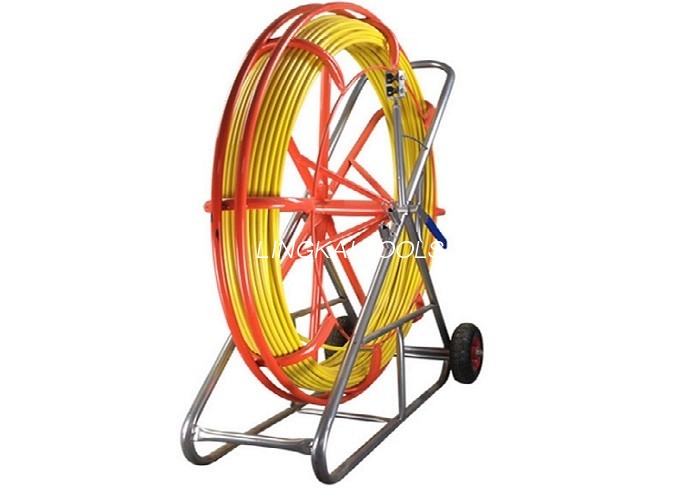

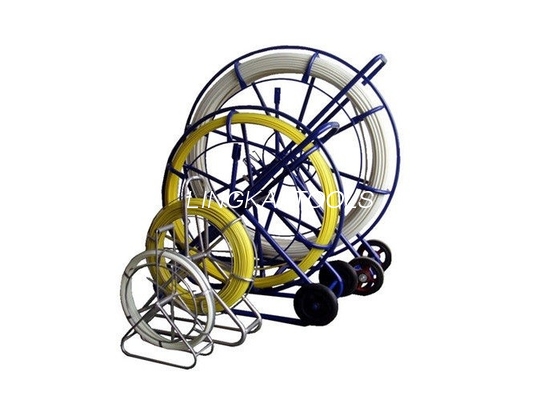

• Kanalivarras / kanalivarrasmarsruudi tõestamiseks ja tõmbeliini paigaldamiseks.
• Määrdeaine pealekandmise tööriistadjärjepidevaks katmiseks ("loota ja pihustada" asemel).

Kuidas valida oma tõmbe jaoks õiged tööriistad

ParimElektrikaablite tõmbamise tööriistadvalikuprotsess on igav – heas mõttes. See on kontrollnimekiri, mis toob selgust enne kui meeskond on kella peal.

Samm A: määrake kaabel ja marsruut

• Kaabli tüüp:LV/MV, soomustatud/soomustamata, ühetuumaline vs mitmetuumaline, jope materjali tundlikkus.
• Välisläbimõõt ja kaal:mõjutab käepideme suurust, rulli tüüpi ja käsitsemisseadmeid.
• Marsruudi geomeetria:pikkus, kurvide arv, painderaadius, sisse-/väljapääsu nurgad.
• Keskkond:muda, tolm, vesi, temperatuur, suletud ruumid, liiklustingimused.

Samm B: otsustage, mida te kontrollite

• Hõõrdekontroll:rullid, rattad, nurgajuhikud, määrimisstrateegia.
• Pinge kontroll:vintsi valik, vedrustus, pinge jälgimine, seiskamisprotokoll.
• Keeramise juhtimine:õige pöörde valik ja joondamine.
• Käsitsemise juhtimine:stabiilsed rullialused, pidurdamine, väljamakse suund, ladustamispiirangud.

Samm C: looge "minimaalne elujõuline tööriistakomplekt"

Kui hange vajab kiiret ja usaldusväärset nimekirja, püüdke saavutada miinimumkomplekt, mis vähendab riski ilma kulusid suurendamata:

1. Nurk + sirged rullid, mis sobivad kaabli suuruse ja saidi paigutusega
2. Hinnatud tõmbekäepidemed ja sobitatud pöörded
3. Usaldusväärne tõmbenöör (ja plaan seda kontrollida)
4. Rullide/trumlite käsitsemine kontrollitud väljamaksega
5. Pinge jälgimine (soovitatav pikemate või suuremate tagajärgedega tõmbe korral)

Kohapeal valmis töövoog, mis väldib kahjustusi

Tööriistad ei asenda protsessi. Siin on töövoog, mida meeskonnad saavad projektides korrata, et tõmbed oleksid sujuvad ja ohutud. Kasutage seda ülesandeeelse lühimallina.

1) Marsruudi tõestamine ja ettevalmistus

• Veenduge, et kanal/kanal on puhas: tõestage vardaga ja katsetage tõmbeliini.
• Kontrollige painderaadiusi ja teravaid üleminekuid – paigaldage sisse-/väljapääsupunktidesse kaitse.
• Planeerige rullide paigutus nii, et kaabel ei lohise kunagi servadest ega betoonist.

2) Pane paika pingeplaan

• Määratlege maksimaalne lubatud pinge kaabli spetsifikatsioonide ja projektireeglite järgi.
• Määrake jälgija pinge jälgimiseks (või dünamomeetri lugemiseks) ja peatuste helistamiseks.
• Märkige tagasivõtmistsoon/keelutsoon ja jõustage see.

3) Seadke tõmbamisliides õigesti

• Valige õige kaabli tõmbekäepideme suurus – liiga väike võib libiseda, liiga suur võib pinget koondada.
• Paigaldage pöörlev reas, et minimeerida keerdumise ülekandmist.
• Enne laadimist kontrollige trossi, käepidemeid, tihvte ja ühendusi.

4) Tõmba distsipliiniga

• Alustage aeglaselt süsteemi paigutamiseks, seejärel suurendage kontrollitud tempot.
• Hoidke sööt rullil stabiilsena – vältige äkilisi kiirendusi, mis tekitavad "mälu" ja silmuseid.
• Lõpetage kohe, kui pinge ootamatult tõuseb; tõrkeotsing enne selle sundimist.

5) Tõmbejärgsed kontrollid

• Kontrollige jope seisukorda, painutusi ja lõpetamise ettevalmistusala.
• Dokumenteerige pinge anomaaliad ja värskendage oma järgmise tõmbamise kontrollnimekirja.
• Puhastage ja kontrollige tööriistu, et järgmine tõmbamine oleks valmis.

Elektrikaablite tõmbamise tööriistade võrdlustabel

Kasutage seda tabelit oma töötüübi vastendamiseks tööriistakategooriatega ja vältige "piisavalt tihedaid" asendusi.

Näpunäide. Tarnijate võrdlemisel küsige nimikoormuse dokumentatsiooni, kontrollijuhiseid ja ühilduvusmärkmeid.

Levinud vead ja kuidas neid vältida

• Marsruudi allarullimine:Kui kurvides pole piisavalt rulle, võib tekkida hõõrdumine ja naelu. Lisage rullid kohtadesse, kus kaabel muidu midagi puudutaks.
• Vale käepideme valimine:Käepide, mis "sobib" ei ole sama mis käepide, mis jaotab koormust õigesti. Sobitage käepideme tüüp ja suurus kaabli konstruktsiooniga.
• Pööramise vahelejätmine:Twist on vaikne tapja – kasutage pöördeid, et vältida keerdumise ülekandumist, kui tingimused seda nõuavad.
• Peatusprotokolli pole:Enne tõmbamise algust määrake selge "stop-now" signaal. See hoiab ära paanikat ja vigastusi.
• Kinnijäänud tõmbe sundimine:Kui pinge ootamatult tõuseb, peatuge ja tehke diagnoos. Selle sundimine muudab sageli lahendatava probleemi kaabli asendamiseks.
• Kontrollimatu rulli väljamakse:Kontrollitud väljamaksega stabiilne rullimisalus hoiab ära silmuseid, murdumisi ja käsitsemisvigastusi.

Kuhu sobib Ningbo Lingkai Electric Power Equipment Co., Ltd

Kui teie meeskond hangibElektrikaablite tõmbamise tööriistadkommunaaltööde, tööstusrajatiste või projektipõhiste lepingute jaoks, tavaliselt vajate korraga kahte asja: usaldusväärset tootevalikut ning praktilist tuge valikul ja seadistamisel.Ningbo Lingkai Electric Power Equipment Co., Ltd.on positsioneeritud ostjatele, kes soovivad kaabli tõmbamiseks ja nööridega seotud varustus ja juhised tööriistade sobitamiseks töötingimustega.

Nutikas hanke samm on põhikomplekti (rullikud + käepidemed + pöörded + rullide käsitsemine) standardiseerimine ja seejärel tõmmitsate või jälgimisseadmete lisamine. suurema tagajärjega projektide jaoks. See vähendab koolituskulusid ja muudab saidi toimimise prognoositavamaks.
