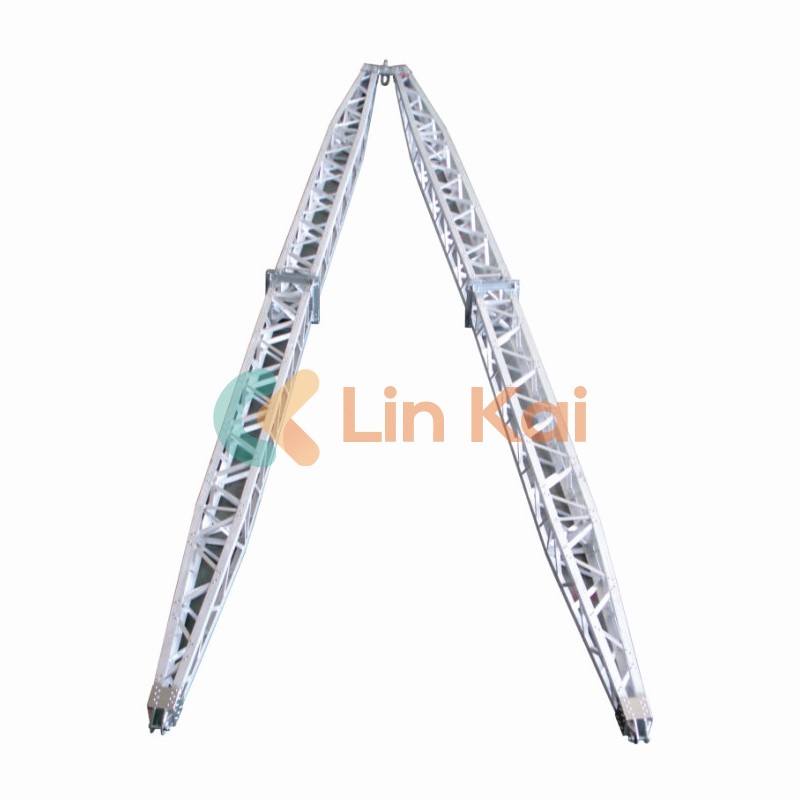

JaA-kujuline võre džinon ajutine konstrueeritud tõsteraam, mida kasutatakse pooluste, tornide ja sellega seotud seadmete tõstmiseks, paigutamiseks ja paigaldamiseks ülekandeliini, telekommunikatsiooni ja kommunaalteenuste konstruktsiooni erektsiooni ajal. Erinevalt ühetorudest või torukujulistest džinikastidest kasutab A-kujuline võre kujundus avatud, trianguleeritud raami, mis ühendab kõrge tugevuse, madala kaal ja väändejäikuse. See konfiguratsioon muudab selle eriti hästi sobivaks tervete torni lõikude, antenniantennide, crossarmide ja muu sarnaste komponentide tõstmiseks, kusjuures kontrollitud, juhitav tõstmine ja kompaktne kohapealne jalajälg on vajalik. Tootjad pakuvad tavaliselt A-kujulise võre džinniposte alumiiniumist ja kõrgheitel terasest variantides, et tasakaalustada kaasaskantavust, tugevust ja korrosioonikindlust.

Praktikas on A-vormitud võre džinnipoolt ankurdatud konstruktsiooni alusesse või selle läheduses ja ühendatakse püstitatava lõiguga; Seejärel kasutatakse sektsiooni oma kohale tõstmiseks ja pööramiseks vintseid, käruplokke ja kontrollitud taglaid. Kuna džinnipoolt toimib kontrollitud hoovavarre ja tungrauapunktina, vähendab see vajadust suurte mobiilsete kraanade järele kaugemates või piiratud saitidel ning on seetõttu tavaline lahendus telekommunikatsiooni torni edastamiseks, levitamiseks ja kaugjuhtimispunktis. Tehnika on laialdaselt dokumenteeritud väliprotseduurides ja SOP -ides liinide ehitamiseks ja tornitööks.

Kuidas see töötab (disain, võtmeparameetrid ja mida osta ostmisel)

Kuidas tõlgib A-kujuline võre džinni poolus väike vintsi tõmbe turvalisse, etteaimatavasse lifti? Selle keskmes konverteerib džinil poolus tõmbetugevuse jõuks, mis on hetk baasühenduse pöördepunktis. A-kujuline võre geomeetria hoiab materjali õhukeseks ja kergeks, kasutades samal ajal trianguleeritud liikmeid painutamise ja väände vastu, jaotades koormused läbi mitme jala ja karastavate sõlmede, mitte ühe toru asemel. Ülemine/peakomplekt on konstrueeritud erinevate kinnituste (fikseeritud pea, pea, kaheotstarbelise pea) ja taglaplokkide vastu, võimaldades džinniposti sobitada torni sektsiooni tõsteprofiiliga.

Allpool on lühike tehniliste parameetrite tabel, mida hankemeeskonnad ja saidiinsenerid tavaliselt kasutavad kujulise võre džinniposti mudelite võrdlemiseks. Need on esinduslikud väljad ja tüüpilised vahemikud-täpsed väärtused varieeruvad tootja ja mudeli järgi, nii et taotlege alati mudelipõhiseid sertifikaate, testi aruandeid ja laadimiskaarte.

Mida peaksite vabriku andmete ja tarnedokumentides nõudma? Alati taotlege: sertifitseeritud materjali testide aruanded (tõmbe, saagis), mõõtmete joonised, tootja koormuse diagramm (sealhulgas tõstevõimsus erinevate nurkade all), vajaduse korral keevitus-/neetide kirjed, tarnitud vintside/snatch -plokkide testsertifikaadid ning kirjalik kontroll- ja hooldusjuhend. Need dokumendid ületavad lõhet geneerilise spetsifikatsiooni ja džinniposti tegeliku ohutu töövõimaluse vahel teie saidil.

Kuidas sobitada džinniposti oma saidi nõuetega-tehnilisse töövoosse manustatud lühike kontrollnimekiri: määrake püstitatud sektsiooni kaal ja gravitatsiooni keskpunkt, määratlege saadaolevad ankrupunktid ja aluse geomeetria, arvutage vajalik hetk (Winch Pull × kangi käsi) ja valige avaldatud mahutavusega džinn, mida te kasutate. Kui torni kõrgused või tuule-/jääkoormused suruvad ümbrikku, uuendage kõrgema võimsusega mudelitele või valige raskeveoks mõeldud terase tugevdatud seeria. Teie valiku valideerimiseks tuleks kasutada tootja laadimiskaarte ja asjakohaseid džinniposti standardeid.

Miks valida A-kujuline võre džinni poolus

Miks valivad kogenud töövõtjad alternatiivide asemel A-kujulise võre džinni pooluse? Põhjused langevad operatiivsetesse, logistilistesse ja ohutuskategooriatesse.

Esiteks, operatiivne efektiivsus: võre A-kuju annab suurepärase tugevuse ja kaalu suhte. Võrreldes võrreldava tõstmismomendi ühe torukujulise džinnipostiga, on võre sektsioonid transportimiseks kergemad ja hõlpsamini kokku pandud, vähendades mobilisatsiooni ajal inimtunde. Trianguleeritud liikmed seisavad vastu väändele pandud, kui poolus töötab versioonist väljuva jada ajal, mis tähendab kindlamat ja paremini kontrollitavat lifti.

Teiseks, saidi kohanemisvõime: A-kujuline võre džinnipostid on sageli moodul sektsioonides, mis on kinnitatud või poltidega kokku pandud. See modulaarsus võimaldab meeskondadel kohandada kokkupandud kõrgust kohapiirangutele, alandades vajadust ülepaisutatud kraana või teise kraana järele. Paljudes maapiirkondade või mägiste ülekandeprojektides tähendab see logistiline lihtsustamine peamisi kulusid ja ajakava kokkuhoidu.

Kolmandaks, ohutus- ja regulatiivne joondamine: džinnipostide kavandamist ja kasutamist käsitletakse tööstusstandardites ja aktsepteeritud protseduurides (näiteks TIA/ANSI džinni pooluse juhendamine ja IEEE dokumendid, mis kirjeldavad kommunikatsiooni- ja ülekandetöös kasutatavate džinnipostide piire ja testimisprotokolle). Välimeeskonnad peaksid järgima kirjalikku SOP-i, mis hõlmab taglaskonfiguratsiooni, ankrukujundust, sildijooni, tõrjutustsoonisid, lifti-eelset kontrolli ja hädaolukordade alandamise protseduure. Mitmed jurisdiktsioonid manustasid need standardid kohalike eeskirjade või tööandja töö eeskirjadesse. Tunnustatud standardite jaoks ehitatud seadmete kasutamine ja dokumenteeritud SOP -ide kasutamine vähendab riski ning pakub juhtumi korral juriidilist ja kindlustuse selgust.

Ohutusekriitilised kaalutlused (mida iga lifti kontrollida): ärge ületage antud töönurgal nimivõimsust; Veenduge, et tihvtid ja kinnitusdetailid hinnatakse ja kinnitatakse; Veenduge, et vintsipidurid ja kiskumisplokid on sertifitseeritud seisukorras; Jälgige tuule kiirust ja peatage liftid, kui tuuleiilid ohustavad stabiilsust; ja planeeri kontrollitud alandamisrada juhuks, kui esmane vints ebaõnnestub. Paljud tarnijate käsiraamatud ja saidi SOP-id vajavad enne saidi esmakordset kasutamist ka koormuse testimise ja visuaalse ülevaatuse kirjeid. Need praktilised kontrollid järgivad samu põhimõtteid, mis on leitud avaldatud SOP -dest džinniposti toimingute jaoks.

Kuidas vähendada inim- ja seadme riski: määrake ühe pädev lifti juhendaja, kellel on autoriteet lifti üle, edastage liftiplaani ja signaalid kõigile personalile, asetage väljaarvamistsoonid ja hoidke ebaolulisi töötajaid hästi. Lift-eelsed kontrollnimekirjad peaksid sisaldama tootja kokkupaneku pöördemomendi/tihvtide pöördemomentide, taglanurkade, korpuse reitingute ja ankru stabiilsuse kontrollimist. Kui see on olemas, kasutage tõstejõu aktiivseks registreerimiseks ja tahtmatu ülekoormuse vältimiseks kasutage pöördemomendi jälgimist või laadimisrakke. Need juhtseadised on sirgjoonelised, kuid muudavad tavapäraste tõstete ja juhtumite vahel, mis põhjustavad seisaku ja kulude ületust.

Sõlm 4 - kaks levinumat küsimust (Q&A) ja lähedale brändile ja kontaktile

K: Kuidas ma tean, milline peatüüp (püstitamine vs fikseerin) vajan oma džinnide tellimuse jaoks?
V: Valige tõusupea, kui toiming nõuab kogu torni sektsiooni pööramist horisontaalsest vertikaalseks (tõusupea võimaldab kontrollitud pöördeid ja integreerib tavaliselt pöörde- või tilka-pin-süsteemi), valige fikseeritud pea, kui tõstete ainult vertikaalselt või kasutate džinni poolust staatilise tõstmispunktina; Kui saidi töö ühendab mõlemad ülesanded, määrake kahekordseks kasutamiseks mõeldud pea, nii et sama džinnipoolt toetab nii vertikaalseid lifte kui ka ülesvõtteid ilma välja moderniseerimiseta-kontrollige alati valitud pea konfiguratsiooni tootja laadimiskaarti.

K: Millised rutiinsed ülevaatused ja hooldus hoiavad aastaid võre džinniposti?
V: kontrollige enne iga kasutamist (kontrollige neete/polte, otsige liikmetes juuksepiiri pragusid või korrosiooni, kontrollige tihvti kaasamise ja ohutusklambrite, testide vintsipidurite ja köie seisundit), teostage dokumenteeritud iga-aastane struktuurikontroll (sealhulgas mittepurustavaid testimist kõrge stressiga keevisõmbluste või pin-augude korral, kui teie QA-programm on vajalik, ja järgnevad käsud. Koormuse testi ajakava nii, et iga tarnitud üksus säilitab oma sertifitseeritud tõstevõimaluse. Pidage kontrolli andmeid, et näidata klientidele ja ohutusasutustele hoolsuskohustust.

Kokkuvõtteks võib öelda, et A-kujuline võre džinnipoolt on tõestatud ja tõhus vahend ülekandepostide, telekommunikatsioonitornide ja sarnaste struktuuride püstitamiseks, kus prioriteedid on liikuvus, kontroll ja soodsad tugevuse ja kaalu suhe. Selle modulaarsus, peatüüpi valikud ja dokumenteeritud laadimiskaardid muudavad selle mudeli sobitamiseks teie saidi vajadustega sirgjooneliseks; Selle disaini- ja operatiivpraktika vastab kogu tööstusele kasutatavate standardite ja SOP -dega. Võimaluste hindavate meeskondade jaoks kaaluge elutsükli kogukulu (hanked, transport, meeskonnatunnid kokkupanekuks ja hooldus), mitte ainult ostuhinda-just seal näitavad A-kujulised võresüsteemid tavaliselt eelist. Professionaalse hanke ja tehnilise toe jaoks A-kujulise džinni poolustel kaaluge Lingkai konstrueeritud tootesarja; Nende mudelid on saadaval täieliku tehnilise dokumentatsiooni, laadimiskaartide ja müügijärgse toega.Võtke meiega ühendustMudelilehtede, tehase sertifikaatide ja saidipõhise valikukonsultatsiooni jaoks-meie meeskond vastab üksikasjalike ettepanekute ja tarnevõimalustega.
